高壓真空斷路器原理

　　1.高壓真空斷路器原理--簡介

　　高壓真空斷路器是一種高壓配電系統中最常使用的電器元件，它是利用“真空”滅弧的斷路器，其觸頭裝在真空滅弧室內。由于真空中不存在氣體游離的問題，所以這種斷路器的觸頭斷開時很難發生電弧。高壓真空斷路器并不像微斷那樣僅僅起到短路、過載等保護做作用，同時，高壓真空斷路器的工作原理相對于低壓來說有很大的不同。

　　2.高壓真空斷路器原理--結構構成

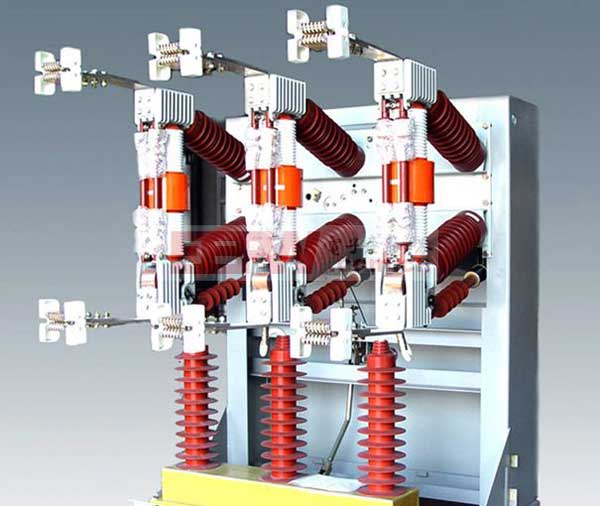

　　高壓真空斷路器的本體部分是由導電回路、絕緣系統、密封件以及殼體組成，整體結構為三相共箱式。其中，導電回路由進出線導電桿、進出線絕緣支座、導電夾、軟連接以及真空滅弧室連接而成。機構主要是用來電動儲能、電動分合閘，同時具有手動功能。整個結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關以及儲能指示等部件組成。

　　3.高壓真空斷路器原理

　　高壓真空斷路器是用來分斷回路中的負荷電流或者故障電流。在分斷電流的時侯，因為回路中電容電感的存在將會產生電弧，此時真空斷路器會分閘，或者遠方/就地操作一樣可以分閘。如果高壓真空斷路器處于合閘位置時，其對地絕緣由支持絕緣子承受，一旦真空斷路器所連接的線路發生永久接地故障，斷路器動作跳閘后，接地故障點又未被清除，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受;各種故障開斷時，斷口一對觸子間的真空絕緣間隙要耐受各種恢復電壓的作用而不發生擊穿。
